Когда Университет прикладных наук Хамм-Липпштадт решил превратить бывший склад в объект виртуального производства мирового класса, он обратился к специализированному AV интегратору ICT AG. Результатом стала одна из самых технически сложных академических VFX лабораторий в Европе. Она построена вокруг светодиодных стен INFiLED под управлением процессоров Brompton и медиасерверов PIXERA от AV Stumpfl.

Основанный в 2009 году и расположенный в Северном Рейн-Вестфалие. Университет прикладных наук Хамм-Липпштадт (HSHL) был создан для решения растущей нехватки квалифицированных кадров в инженерном деле и прикладных науках. Имея кампусы как в Хамме, так и в Липпштадте, университет построил свой формат обучения вокруг практики, которая готовит студентов к требованиям индустрии.

В августе 2023 года HSHL приступил к реализации амбициозного плана по переоборудованию существующего склада в полностью функциональную Лабораторию визуальных эффектов (VFX Lab), способную одновременно служить площадкой для виртуального производства, исследовательской платформой, учебной средой и объектом для медиапроизводства. Цель заключалась в том, чтобы дать студентам прямой практический опыт с инструментами и рабочими процессами, используемыми профессионалами в кино, вещании, симуляции, визуализации и т.д. Архитектура системы должна была быть достаточно гибкой, чтобы соответствовать широкому спектру дисциплин, достаточно устойчивой, чтобы поддерживать десятилетия использования, и достаточно масштабируемой, чтобы реализовывать будущие прорывные технологические разработки.

Для реализации проекта такой сложности HSHL обратился к ICT AG, специализированному интегратору с обширным опытом в области виртуального производства. Перед установкой потребовались структурные изменения склада, включая снос нескольких внутренних стен. Таким образом, сфера деятельности ICT AG расширилась за рамки первоначального тендера, чтобы извлечь максимальные возможности из пространства. Готовая VFX-лаборатория, сданная в июле 2025 года, представляет собой результат 23-месячного сотрудничества между университетом и интегратором, которое опиралось на технологическую экосистему, построенную вокруг AV Stumpfl, Brompton Technology, INFiLED, Vicon, Panther и KinoFlo.

VFX-лаборатория организована из трех отдельных зон на основе LED панелей, аппаратной, зоны захвата движения, 360-градусной аудиосреды и структуры из камер и операторской техники. Каждый компонент синхронизирован через индивидуальную гибридную сетевую архитектуру, разработанную ICT AG с использованием 40 км оптоволоконного кабеля и интеграции Genlock, Timecode и Dante audio, разработанной для достижения покадровой точности (frame-accurate alignment).

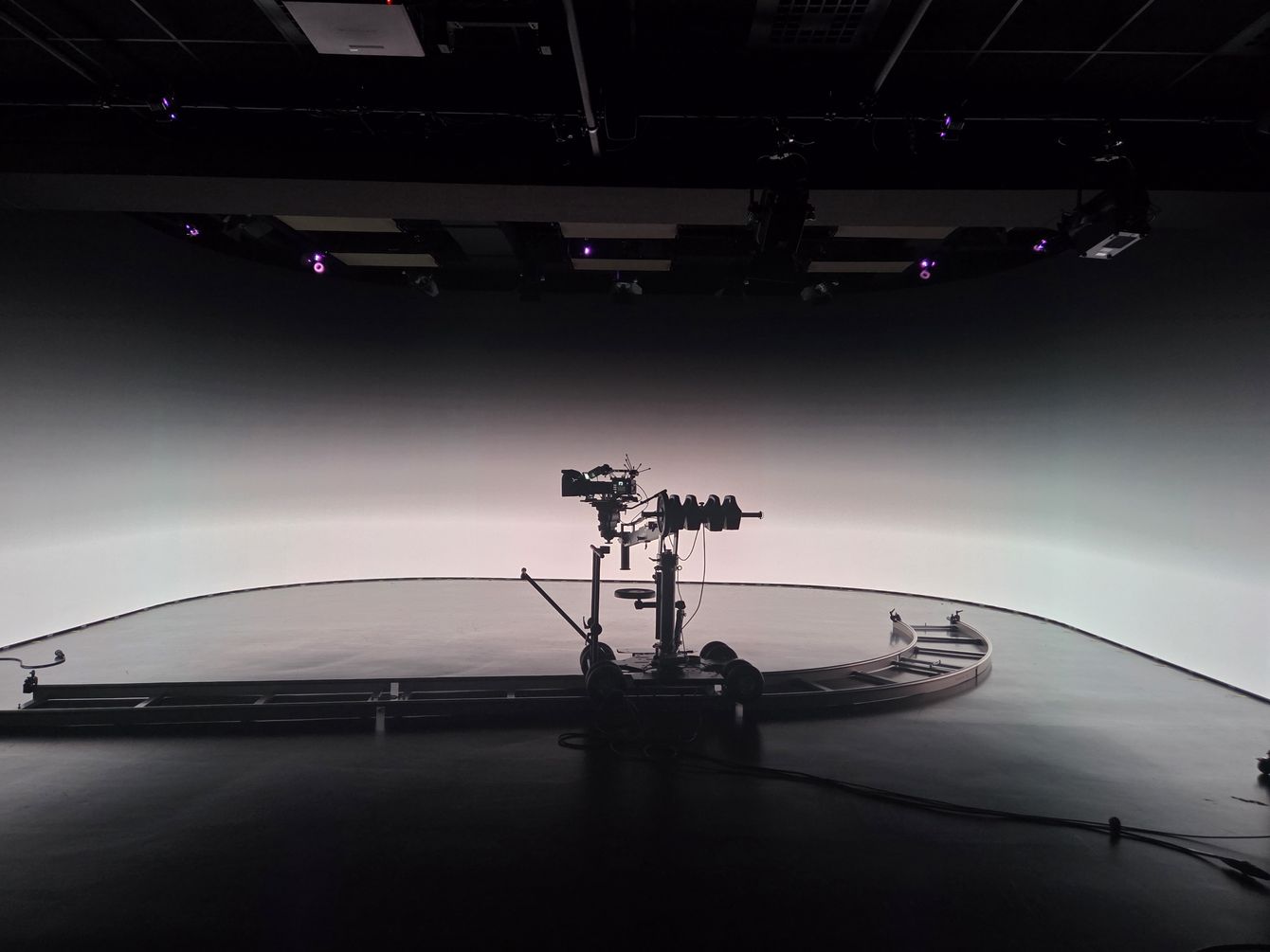

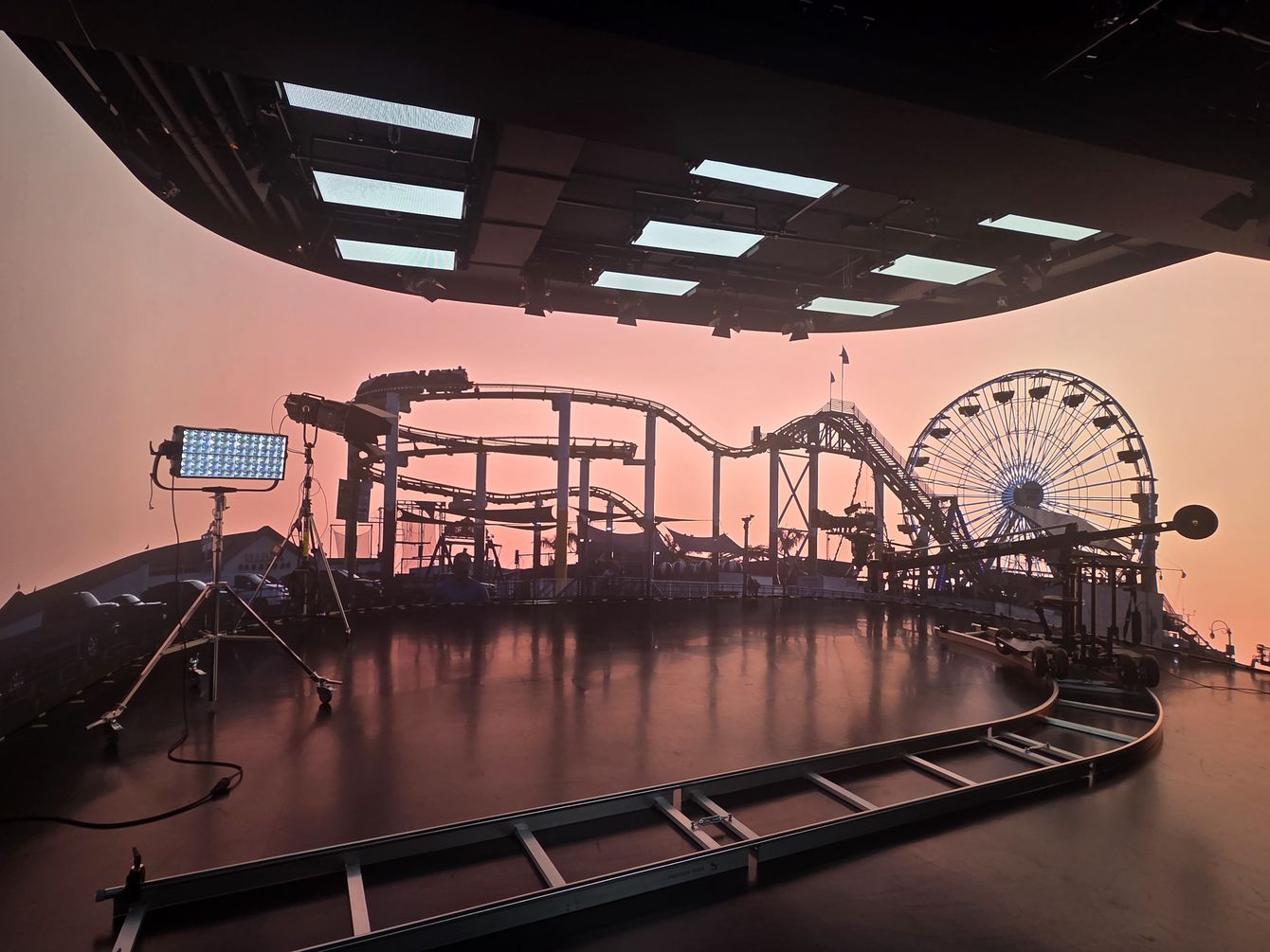

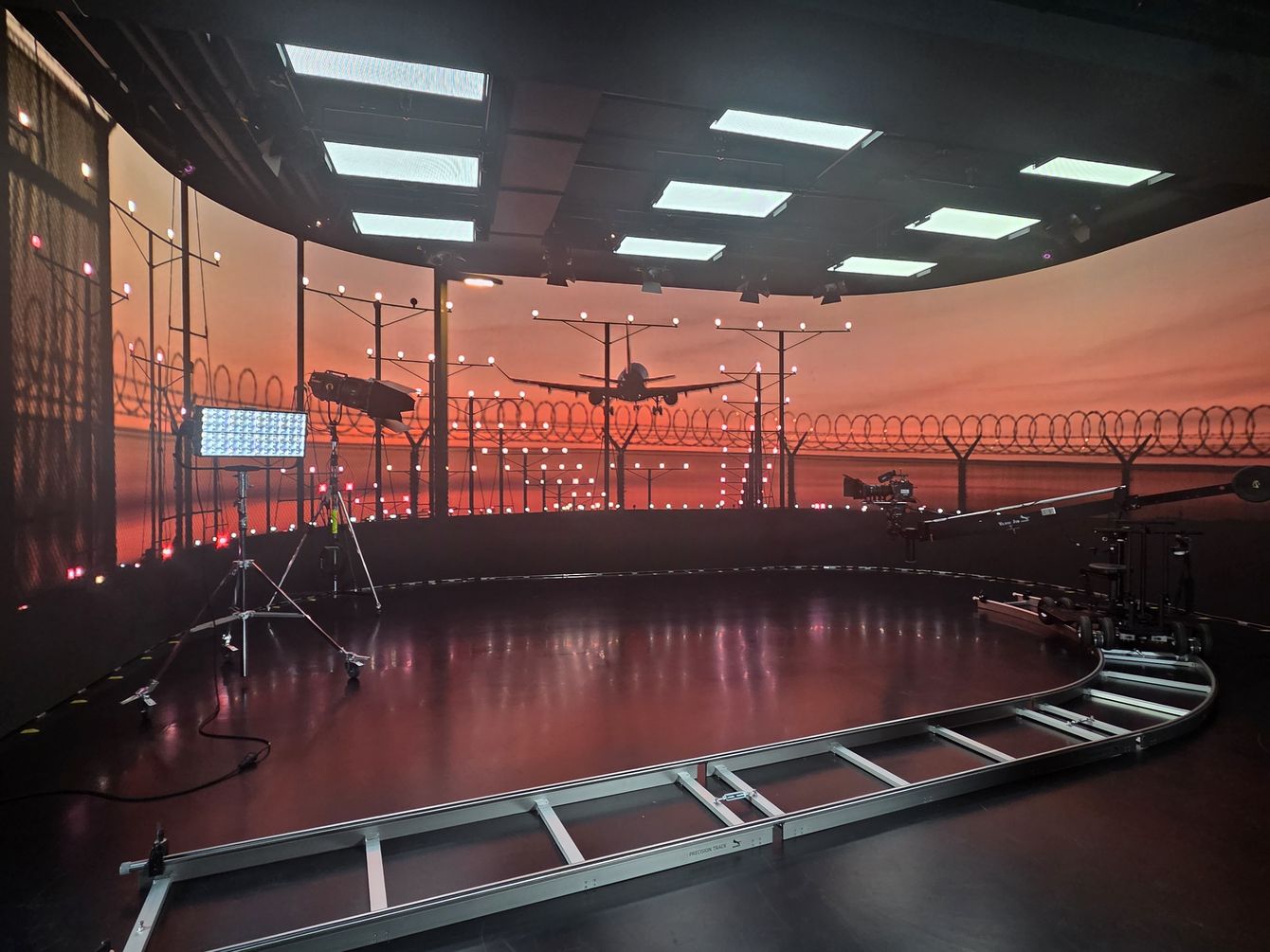

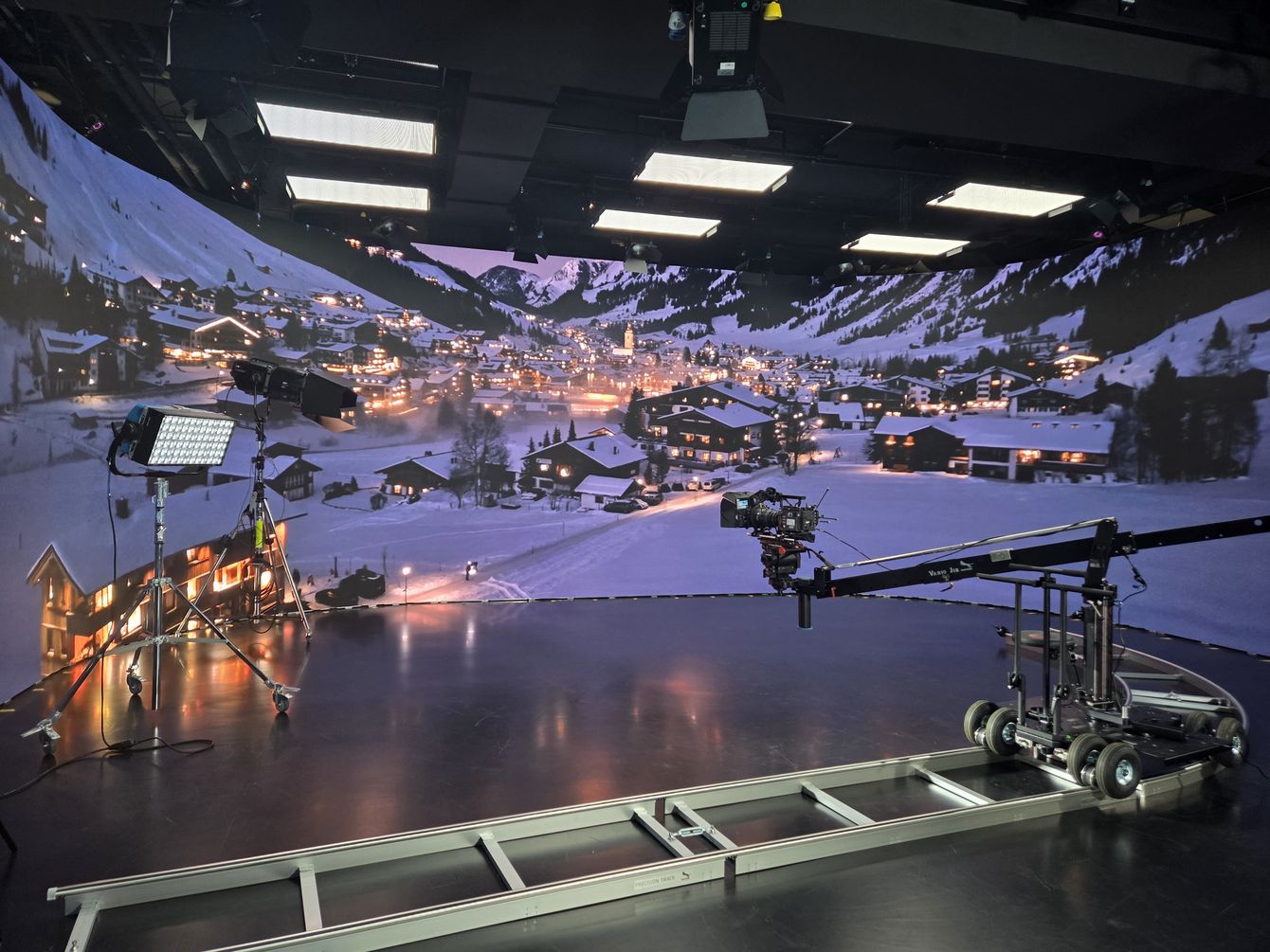

В основе главной сцены виртуального производства лежит изогнутая светодиодная стена INFiLED размером 19 м х 4 м, объединяющая панели серий DB и Xmk2. С шагом пикселя 1,56 мм и частотой обновления до 7 680 Гц экран обеспечивает высокое разрешение, широкую цветовую гамму и высокую частоту кадров для профессиональной съемки, делая возможными сложные визуальные эффекты, рендеринг в реальном времени и среды для иммерсивной симуляции.

«Виртуальное производство переопределяет творческие возможности кино и создания контента. Доступ к современным технологиям необходим для подготовки студентов к быстро развивающейся индустрии», говорит Анна Феррер, директор по маркетингу INFiLED в регионе EMEA и США. «Визуальные эффекты высокого разрешения, точная цветопередача и сверхвысокая частота кадров важны для профессиональных рабочих процессов. Это позволяет студентам получать практический опыт работы с теми же инструментами и стандартами, которые используются в крупных проектах по всему миру».

В такой требовательной среде, где точное воспроизведение цветов и различные уровни освещенности представляют сложность, точная калибровка светодиодных экранов была достигнута с помощью технологии Dynamic Calibration от Brompton. «Она берет исходную производительность каждого пикселя и калибрует так, чтобы достигалась необходимая передача цвета», говорит Оливер Дир, менеджер по техническим решениям Brompton (EMEA). «Таким образом, вы можете комбинировать различные светодиодные панели и при этом получать однородное изображение по всему экрану».

Обработка осуществляется 10 процессорами Brompton Tessera SX40, а 19 блоков распределения данных XD оптимизируют кабельную разводку. «Для производств, где студенты используют различные типы камер, наша функция Tessera ShutterSync® предоставляет возможность идеально синхронизировать каждый пиксель с частотой обновления камеры», добавляет Дир. «Это означает отсутствие нежелательных артефактов или сдвигов цвета там, где они не нужны».

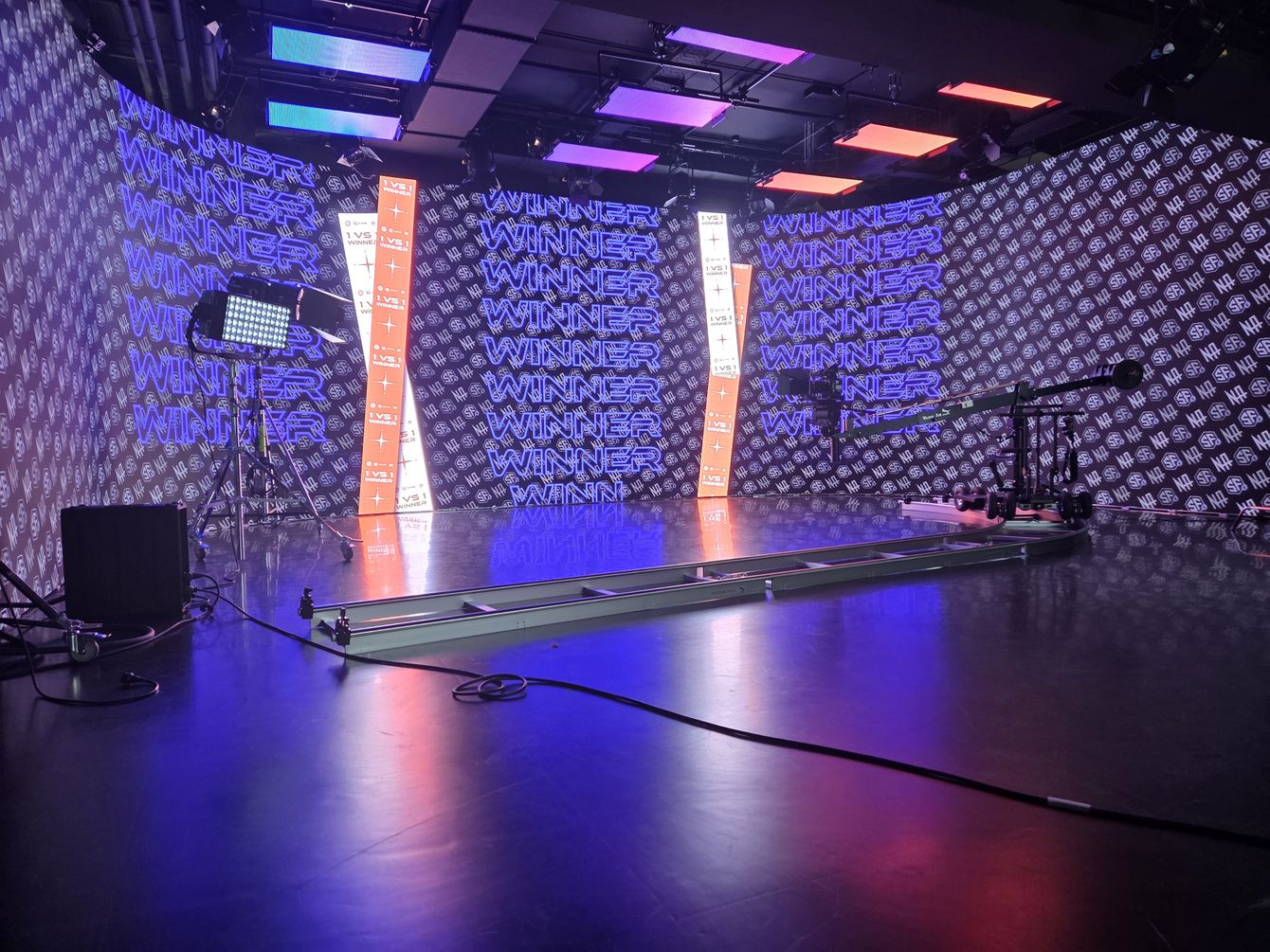

Потолочные световые панели KinoFlo с работой через процессор Megapixel Helios также играют решающую роль в достижении стабильного освещения. В отличие от стандартных RGB-панелей, потолочные панели имеют выход RGBWW, что обеспечивает гораздо больший контроль над цветовой температурой и во многом решают проблемы с цветовым искажением, которые часто возникают в в подобных пространствах.

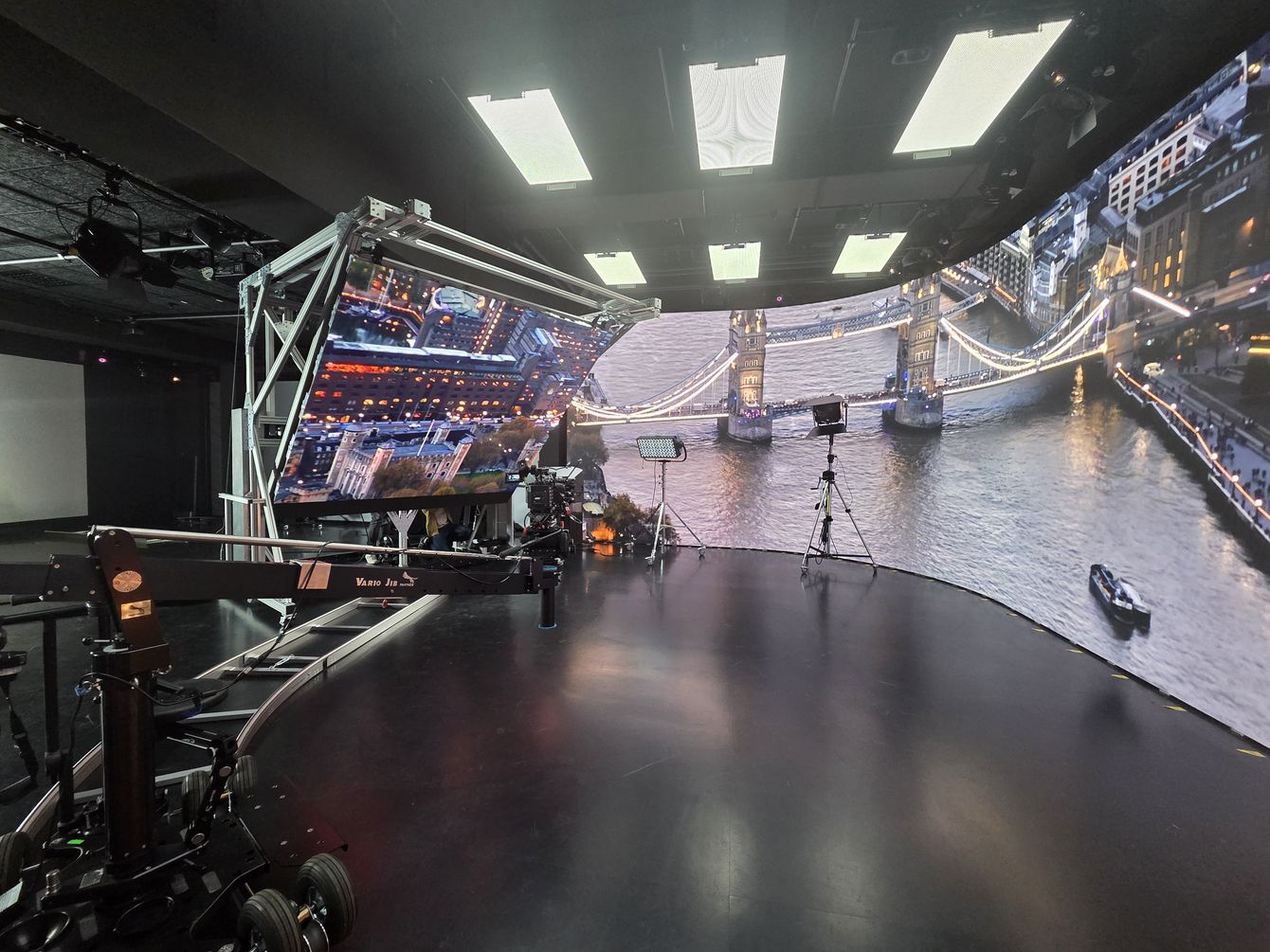

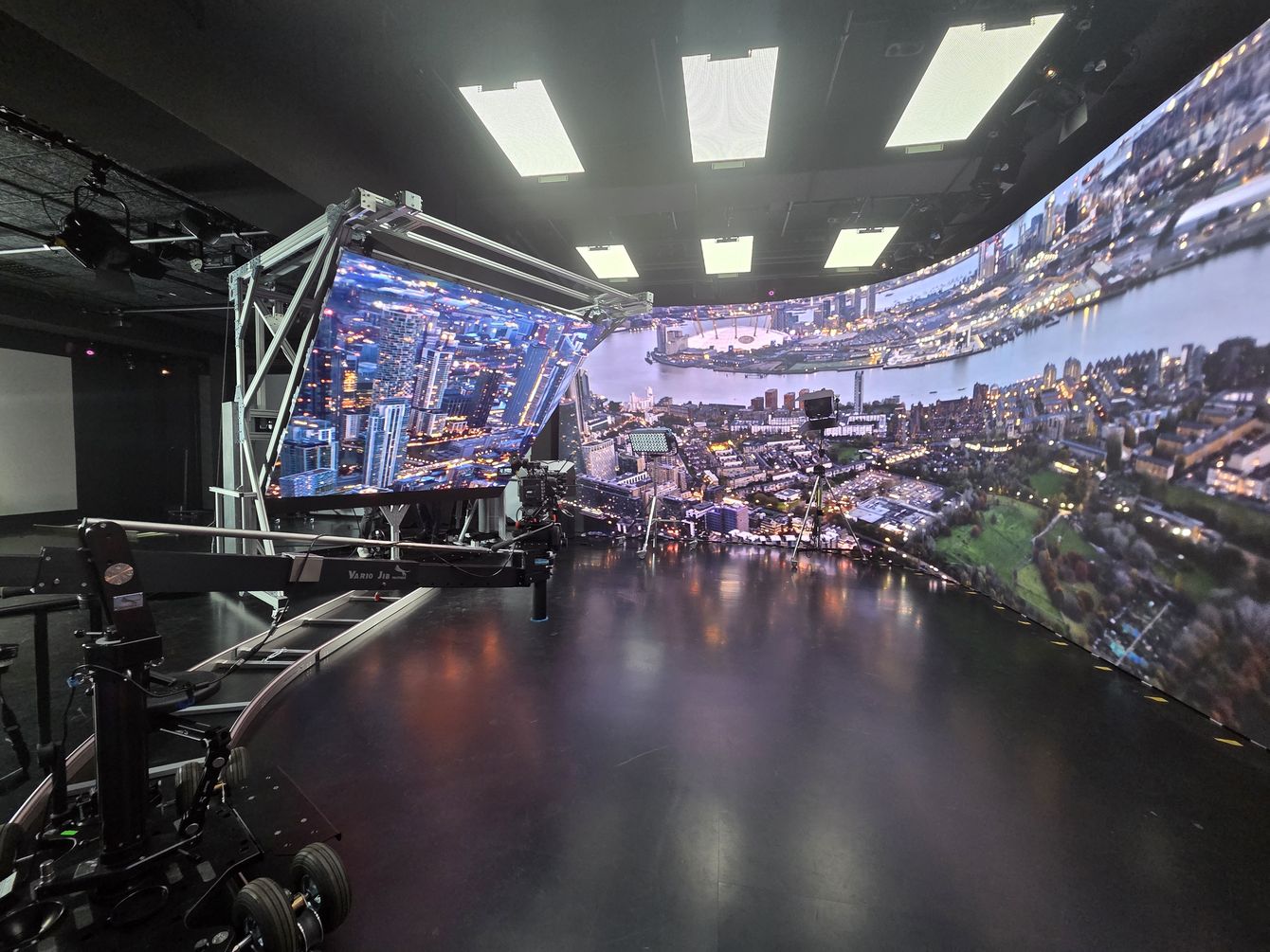

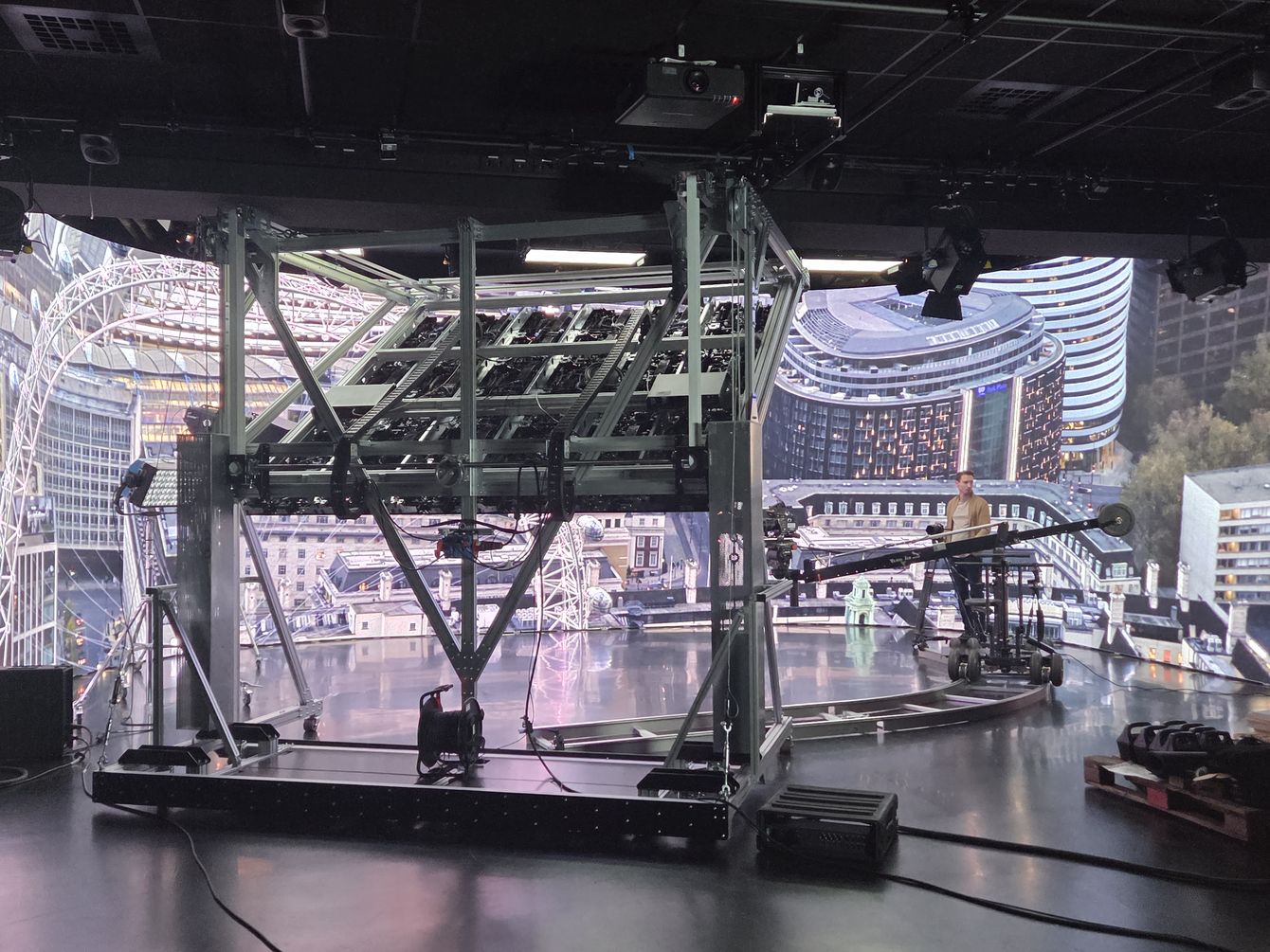

Дальнейшее достижение универсальности системы обеспечивает мобильная кинетическая стена размером 3 м х 3 м, спроектированная и построенная подразделением машиностроения ICT AG с обработкой через NovaStar. Конструкция может безопасно поднимать и двигать двухтонный светодиодный массив, перемещаться над крупными объектами, включая транспортные средства, для обеспечения переднего и заднего освещения, наклоняться до 60 градусов, а также способна к экспериментальным работам, таким как замедленная съемка на частоте 120 кадров в секунду и создание двухстереофонического контента.

“Самая большая сложность заключалась в синхронизации трех различных типов светодиодов: главной изогнутой стены INFiLED, мобильной стены и потолка. И у всех них три различных типа обработки” отмечает директор студий ICT AG Флориан Шлехт. Это потребовало не только тщательного проектирования системы, но и индивидуальной гибридной сетевой архитектуры, способной поддерживать точные тайминги между камерой, светодиодами, освещением и компонентами отслеживания движения.

Операционной основой ультрасовременной VFX лаборатории служит программное обеспечение PIXERA от AV Stumpfl. Программное обеспечение координирует воспроизведение и синхронизацию в реальном времени на всех светодиодных элементах, сохраняя при этом тесную интеграцию с Unreal Engine 5 для динамических виртуальных пространств. В аппаратной размещаются медиасерверы вместе с высокопроизводительными системами рендеринга, обеспечивая единый интерфейс, через который преподаватели и студенты могут управлять всеми мощностями площадки.

«Мы рады, что ICT и HSHL выбрали PIXERA в качестве платформы медиасервера», заявляет руководитель отдела маркетинга AV Stumpfl Райнер Брандштеттер. «Благодаря воспроизведению в высоком разрешении, рабочие процессы со 120 кадрами в секунду и 10-битным цветом, бесшовной интеграции систем управления цветом OCIO и ACES, а также идеальной совместимости с системами трекинга, это решение создано для удовлетворения даже самых высоких требований как сегодня, так и в будущем».

VFX лаборатория также оснащена системой отслеживания движения Vicon с использованием 18 фиксированных камер и 4 мобильных камер, синхронизирующей движения всего тела и лица с Unreal Engine 5 в режиме реального времени. Точность системы, способной отслеживать до десяти точек на каждом пальце, делает ее пригодной как для стандартных рабочих процессов виртуального производства, так и для медицинских симуляций или биомеханических исследований.

Системы камер включают цифровые кинокамеры ARRI 35 с дистанционным управлением и зум-объективами. В дальнейшем планируется поставка камер Sony 6K Venice. 360-градусная аудиосистема с использованием мониторов и сабвуферов Genelec через сеть Dante завершает производственную среду, а для обучения аудио доступна конфигурация Dolby Atmos 10.4.2.

Развитие площадки было заложено в проект с самого начала. Лаборатория подключается напрямую к фотоэлектрической матрице HSHL через разработанную ICT AG систему мониторинга. Она синхронизирует потребление энергии, а технология ColdLED во всех панелях INFiLED снижает температуру поверхности аппаратуры примерно до 35 градусов вместо 75 градусов, типичных для обычных светодиодов, что значительно снижает нагрузку на кондиционирование воздуха в здании.

Стефан Альбертц, профессор 3D-анимации и визуальных эффектов в HSHL, заключает: «VFX-лаборатория является ультрасовременной системой во всех отношениях. Спроектированная как многоцелевая студия, она охватывает не только основной аспект виртуального производства с захватом движения всего тела, системами трекинга и камер, но и все другие аудиовизуальные технологии, включая климат-контроль, акустику помещения и оптимальное использование доступного пространства. Мы чрезвычайно удовлетворены результатом и рады, что лаборатория позволяет нам предлагать студентам высококачественное обучение по широкому спектру технологий».

ICT AG продолжает оказывать комплексную поддержку после установки, включая удаленный мониторинг и диагностику в режиме 24/7, профилактическое обслуживание и техническое обучение на месте для преподавателей и руководителей лабораторий. Специальная горячая линия поддержки, подкрепленная соглашением об уровне услуг (SLA), обеспечивает быструю помощь в любое время.
